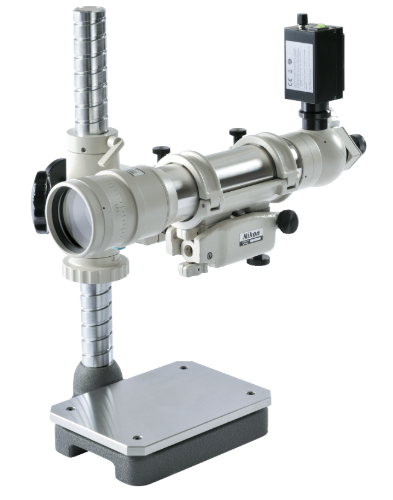

自准直仪 6B-LED/6D-LED
用于测量样品的微小角度差和跳动，进行直线度、平行度、变形量等检查的测量仪器。
精密光学角度测量仪器
应用于旋转载物台、分度头的精度测量，弹性零件的变形量测量，以及对于基准面的样品角度的测量。
6B-LED是明视场型，6D-LED是暗视场型。可以在30分的测量范围进行高精度测量。
产品亮点
提供两种机型
6B-LED在分划板上显示明场像。6D-LED使用高对比度的暗场像。
球面曲率半径测量
自准直仪对准作为测量对象的球面，根据从刻度环读出的顶端镜片的移动量，可以计算出被测镜头的曲率半径。
核心功能
规格
| 望远镜倍率 | 38x |
| 物镜有效口径 | 70mm |
| 物镜焦距 | 700mm |
| 测量范围 | 纵横两轴均为30′ |
| 最小读数值 | 0.5″ |
| 读取方式 | 螺旋测微器加目镜分划板 |
| 测量精度 | 测量范围5′以内：0.5″；测量范围30′以内：1″ |
| 视场类型 | 6B：明视场 6D：暗视场 |
| 光源 | 6V15W特种灯泡 |
| 电源 | AC200-240V 50/60Hz |
| 主机尺寸 | 镜筒外径（固定部）：68mm 全长：约490mm |
| 重量（主机和主机支架） | 约30kg（含专用支架） |
附件
反射镜B
反射面的有效口径（双面）：70mm；镜座支脚间距：100mm；永磁体可拆卸，带把手（ON、OFF）
反射镜C
外径：30mm；
厚度：12mm ；平行度：2″
反射镜D
反射面的有效口径（双面）：42mm；镜座支脚间距：100mm
8面镜
精度保证：补偿后为1″；外径：117mm ；中心孔径：20mm；厚度：46mm
12面镜
精度保证：补偿后为1″；外径：117mm；中心孔径：20mm；厚度：46mm
五棱镜
精度保证（光轴垂直精度）：2″；尺寸：65 x 65 x 45mm
视频接口
显示器画面的视场比目镜的视场窄。（2/3英寸CCD，测量范围20′）
